Δείκτες διάδοσης SFI, SN, K-index, A-index. Τι σημαίνουν ?


SV3SPC
 Κοινοποίηση

Recommended Posts

Όπως θα παρατηρήσατε, στην αρχική μας σελίδα προστέθηκε μια απεικόνιση με τις τιμές SFI, SN, Α και Κ index που αφορούν δείκτες για την "ποιότητα" της διάδοσης σε πραγματικό χρόνο.

Ενδεικτικό (όχι real time) screenshot




Παρακάτω θα επιχειρήσω μια σχεδόν εμπειρική ερμηνεία των δεικτών ώστε να μπορούμε να αποκωδικοποιούμε ευκολότερα τα δεδομένα που βλέπουμε στο παραπάνω banner.



SFI (Solar Flux Index)

Συνδέεται άμεσα με τον "βαθμό" του ιονισμού και σχετίζεται με την "ποσότητα" των ηλιακών σωματιδίων που φθάνουν στην ατμόσφαιρά μας.

Σε γενικές γραμμές, όσο μεγαλύτερος είναι ο δείκτης SFI, τόσο καλύτερη είναι και η διάδοση για τις επικοινωνίες στα HF.  Μπορεί να αγγίξει μέγιστη τιμή έως 350 αλλά  σε γενικές γραμμές με τιμές άνω του 150,  η διάδοση φαίνεται καλή σε κάποιον χειριστή ακόμα και όταν εργάζεται με ένα απλό κεραιοσύστημα χωρίς ιδιαίτερο κέρδος.

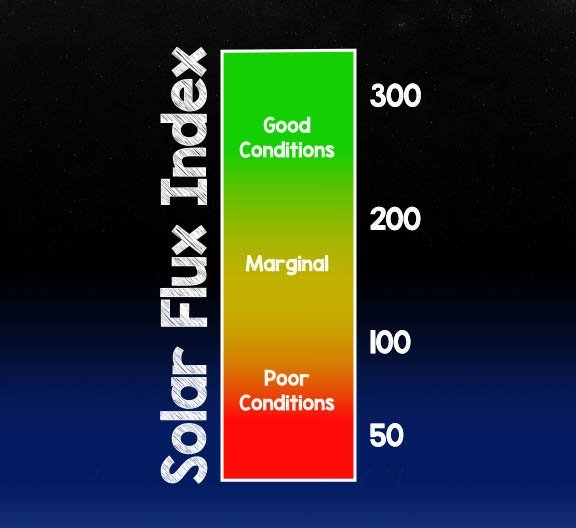

Ενδεικτικό διάγραμμα σχέσης τιμής SFI και συνθηκών διάδοσης (πηγή https://3fs.net.au/)





SN (Sunspots Number)

O αριθμός των ορατών ηλιακών κηλίδων τη δεδομένη στιγμή.

Αποτελούν την πηγή εκπομπής ηλιακών σωματιδίων από τον ήλιο προς την γη και όσο περισσότερες είναι τόσο το καλύτερο για τον ιονισμό της ατμόσφαιρας. Οι τιμές κυμαίνονται από μηδέν έως 250 ανάλογα με την ηλιακή δραστηριότητα αλλά σπάνια υπερβαίνουν τις 200 σε αριθμό. Σε γενικές γραμμές ένας "ενεργός ήλιος" παρουσιάζει 100 και περισσότερες ορατές ηλιακές κηλίδες.





K index

H λογαριθμική απεικόνιση της διαταραχής του μαγνητικού πεδίου της Γης σε σχέση με τις συνθήκες ηρεμίας, μετρούμενη ανά 3 ώρες.

Σε γενικές γραμμές το K index λαμβάνει τιμή από 0 έως 9 και όσο χαμηλότερη είναι η τιμή, τόσο καλύτερες είναι οι συνθήκες διάδοσης και τόσο πιο "ήσυχες" είναι οι μπάντες στην ακρόαση κυρίως από τους 14mhz και υψηλότερα.

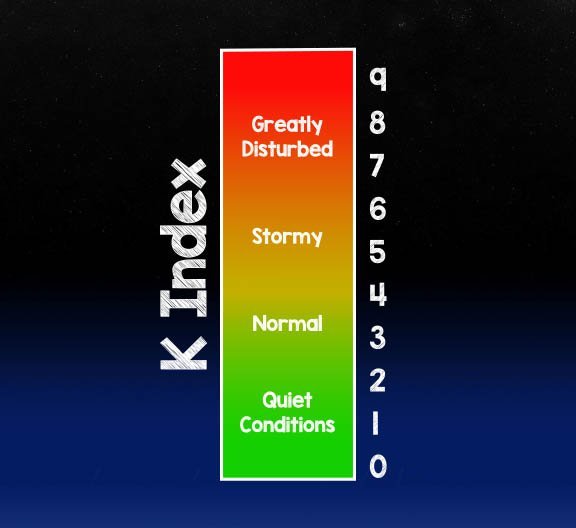

Ενδεικτικό διάγραμμα σχέσης τιμής Κ index  και συνθηκών διάδοσης (πηγή https://3fs.net.au/)





Α index

Βρίσκεται σε άμεση σχέση με το K index και αποτελεί την γραμμική απεικόνιση του μέσου όρου του,  επί 24ωρων μετρήσεων. Έχει πολύ μεγαλύτερο εύρος από το Κ index και μπορεί να φτάσει σε τιμές από 0 έως 400 αλλά ρεαλιστικά οι αναμενόμενες τιμές είναι από 0 έως 100.

Σε γενικές γραμμές (όπως και ο δείκτης Κ index) όσο χαμηλότερη είναι η τιμή, τόσο καλύτερες είναι οι συνθήκες διάδοσης και τόσο πιο "ήσυχες" είναι οι μπάντες στην ακρόαση.

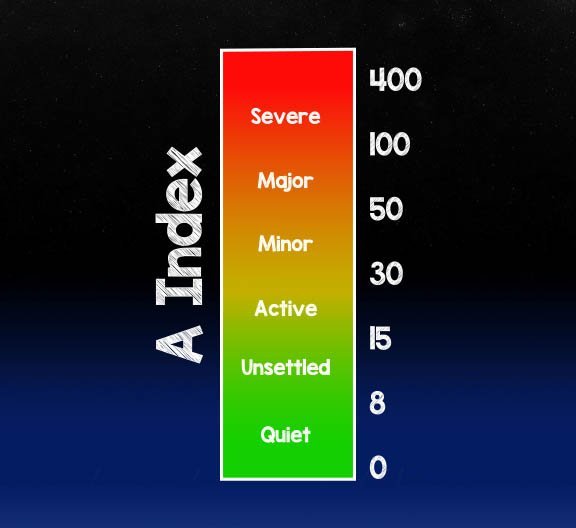

Ενδεικτικό διάγραμμα σχέσης τιμής Α index  και γεωμαγνητικής διαταραχής (πηγή https://3fs.net.au/)





Σχέση μεταξύ A Index και Κ index και ποιότητας συνθηκών στα HF.

Α- index K - index Ποιότητα συνθηκών επικοινωνίας
0 0 Ιδανικές συνθήκες
4 1 Ήσυχες συνθήκες
7 2 Σχετικά άστατες συνθήκες
15 3 Άστατες συνθήκες
27 4 Πολύ Άστατες συνθήκες
48 5 Μικρή γεωμαγνητική καταιγίδα
80 6 Μεγάλη γεωμαγνητική καταιγίδα
132 7 Σφοδρή γεωμαγνητική καταιγίδα
208 8 Αρκετά σφοδρή γεωμαγνητική καταιγίδα
400 9 Ιδιαίτερα σφοδρή γεωμαγνητική καταιγίδα
Link to comment
Share on other sites

Επαναλαμβάνω ότι η παραπάνω προσέγγιση του θέματος είναι σχεδόν εμπειρική από πλευράς μου.

Θα χαρώ όμως να ξεκινήσει ένας διάλογος με συναδέρφους που έχουν και μεγαλύτερη γνώση και πιο κατάλληλο υπόβαθρο ως προς την επιστημονική ανάλυση των δεικτών για να γίνουμε όλοι λίγο πιο σοφοί :)

Link to comment
Share on other sites

  • SV3SPC changed the title to Δείκτες διάδοσης SFI, SN, K-index, A-index. Τι σημαίνουν ?
